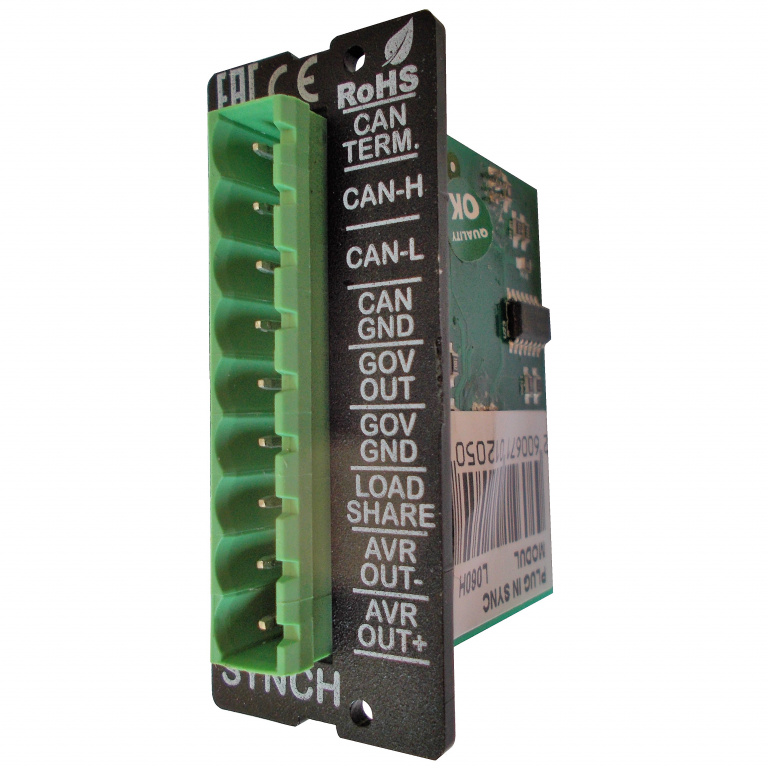

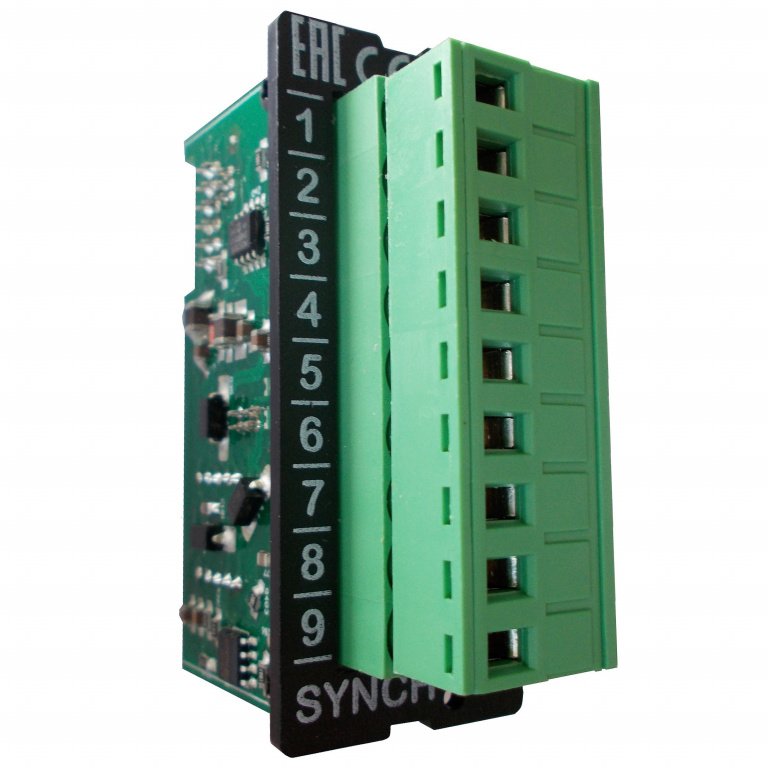

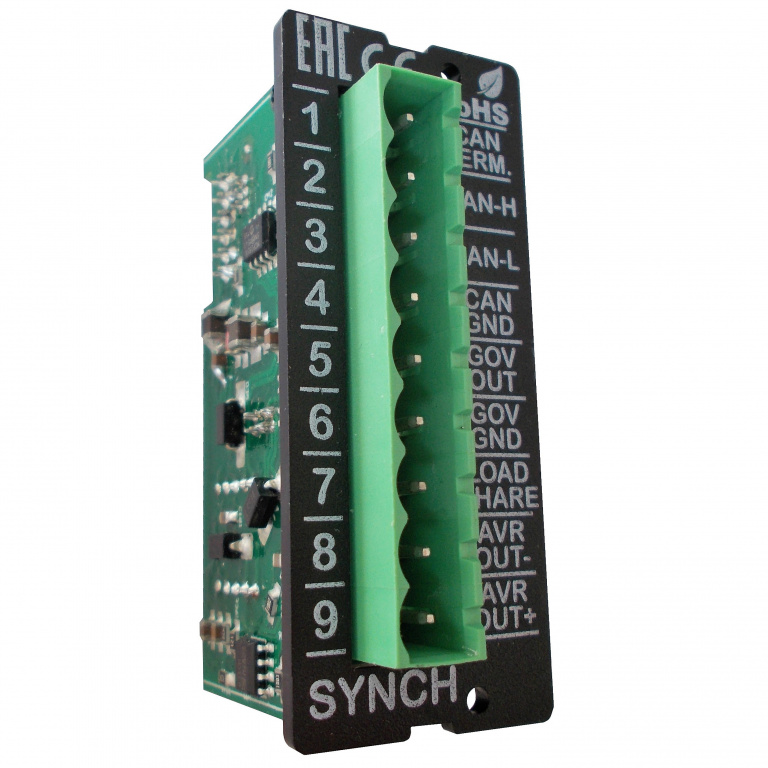

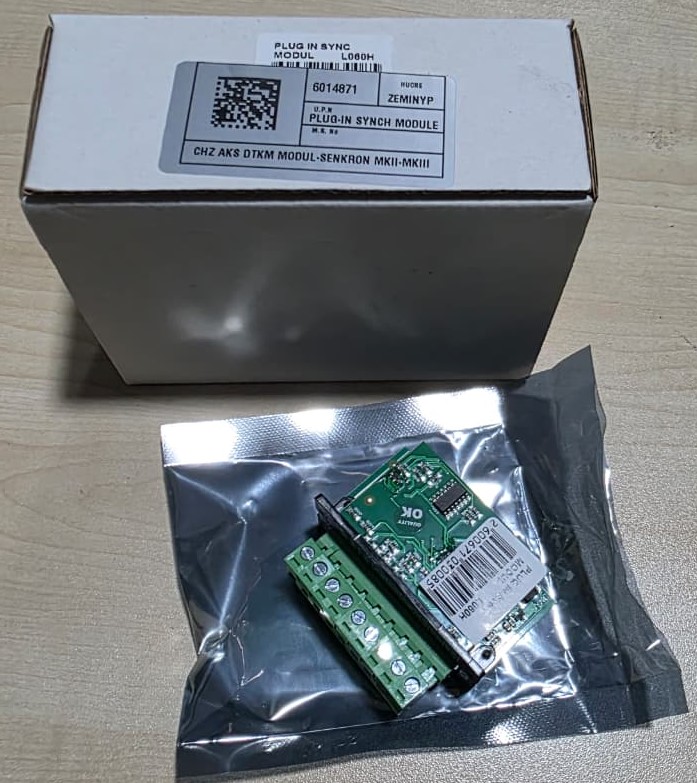

SENKRONİZASYON EKLENTİ MODÜLÜ

Bu senkronizasyon modülü, Datakom D-500, 700 MK2 kontrolörleri için özel olarak tasarlanmıştır.
Jeneratör senkronizasyon amaçları için gerekli tüm fonksiyonları içerir.

1. ANALOG AVR KONTROL ÇIKIŞI
Yapı: İzole analog çıkış, ±3 VDC
Bağlantı: 2 kablo
Çıkış Empedansı: 270 ohm
İzolasyon Gerilimi: 1000 VAC, 1 dakika
Hassasiyet: 12 bit
Dinlenme noktası: Program parametresi ile ayarlanabilir
Tarama Aralığı: Program parametresi ile ayarlanabilir

2. ANALOG GOVERNÖR KONTROL ÇIKIŞI
Yapı: İzole analog çıkış, 0-10 VDC
Referans: Akü negatif
Çıkış Empedansı: 1000 ohm
Hassasiyet: 12 bit
Dinlenme noktası: Program parametresi ile ayarlanabilir
Tarama Aralığı: Program parametresi ile ayarlanabilir

3. DATALINK-CANBUS PORTU
Yapı: CANBUS, izole.

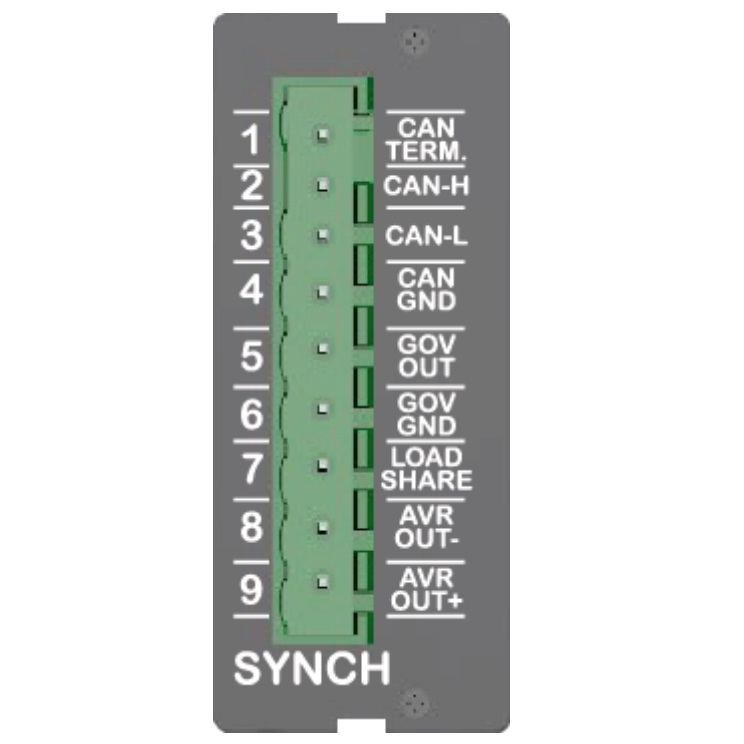

Bağlantı: 4 kablo (DATALINK-H, DATALINK-L, GND, TERMINATION).
Veri hızı: 250 kbps standart (50 ile 500 kbps arasında ayarlanabilir)
Sonlandırma: DATALINK-H'ye dahili olarak bağlı 120 ohm direnç. TERMINATION, Datalink veri yolunu sonlandırmak için DATALINK-L'ye bağlanmalıdır.
İzolasyon voltajı: 1000 VAC, 1 dakika
Ortak mod voltajı: -0,5 VDC ila +15 VDC, geçici baskılayıcılarla dahili olarak sabitlenmiştir.
Maksimum mesafe: 120 ohm dengeli kablo ile 200 m
ÖNEMLİ NOTLAR:
        Datalink kablo ekranı yalnızca bir uçtan topraklanmalıdır.
        Veri Bağlantısı veri yolu her iki uçtan sonlandırılmalıdır:

4. ANALOG YÜK PAYLAŞIM SİNYALİ
Yapı: İzole edilmemiş analog giriş ve çıkış, 0-10 VDC
Referans: Akü negatif
Çıkış Empedansı: 1000 ohm
Hassasiyet: 12 bit
Dinlenme noktası: Program parametresiyle ayarlanabilir
Tarama Aralığı: Program parametresiyle ayarlanabilir
